钢筋桁架楼承板设计难度很高吗？当然，因为它是个专业性很强，且需要严谨对待的工作。但我们也不必把它看得多么高深。只要懂得那些核心点的问题，我们也可以从另一个角度考察钢结构工程全貌。
【设计步骤】
1.确定设计基本参数
    设计基本参数包括楼板的跨度、厚度，两个阶段板支座情况，钢筋种类，混凝土强度等级，使用荷载等。

2.确定钢筋桁架楼承板的长度
    根据工程情况，楼承板长度可以为一跨或几跨之和，确定时应注意：
    a 长度适宜为200mm的倍数，特别情况下长度可为100mm的倍数；
    b 楼承板长度应定位几跨之和的连续板；
    c 楼承板长度不宜大于20m。
3.通过使用阶段计算，初步选择钢筋桁架楼承板型号
    设计内容包括桁架杆件设计、底模设计、桁架杆件链接节点和桁架与底模连接节点设计四个方。其中连接节点的强度通过构造保证，不需要验算，底模已经设计成型，满足受力要求，所以，设计人员只需进行桁架杆件设计便可以选择它的型号。
4.当不设临时支撑时，可查表或进行施工阶段验算，调整楼承板的型号，以至满足受力要求。

5.确定支座附加钢筋用量
    当钢筋桁架连续时，使用阶段计算的支座负筋截面积减去钢筋桁架上弦钢筋截面面积，即为支座附加钢筋量；当钢筋桁架再支座处不连续时，使用阶段计算的支座负筋截面积即为支座附加钢筋量。不同种类钢筋应进行等强带换。
6.绘制楼板结构图

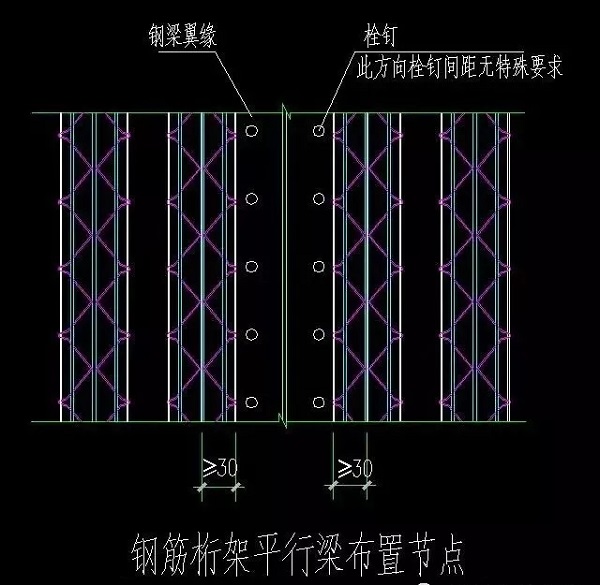

    楼板结构图包括平面布置图集节点大样。平面布置图包含：钢筋桁架楼承板排板，支座负筋、洞边和柱边附加钢筋、分布钢筋，柱边、混凝土墙支撑件等等。同时图中须明确施工期间临时支撑布置情况。
7.其他注意事项
    楼板可以设计为单向板，也可设计为双向板。钢筋桁架楼承板在施工阶段均为单向板。不设临时支撑时，一般情况下，施工阶段要求的配筋量已经大于实用阶段按单向板计算的配筋量，所以，楼板宜设计为单向板。当因具体工程情况需设计为双向板时，为了节约钢材，施工阶段应沿垂直于桁架方向设置临时支撑。

    设计时，尽可能使钢筋桁架楼承板连续，这是因为连续板较简支板的挠度小，这样施工阶段楼承板变形小，有利建筑美观。但单块楼承板的长度不宜大于12m，以方面运输及施工。
    当板跨较大时，为降低楼板钢筋用量，建议施工阶段设临时支撑。根据大量计算，当通过使用阶段计算后，对于施工阶段，只需在跨中设一道临时支撑，便可以满足施工阶段受力要求。
    对一个项目来说，为了方便制作，桁架型号不宜过多。
    掌握这些核心要点，我们便可以从设计的角度，检索整个钢结构工程的合理性与可靠性。
