在钢结构工程施工前的准备工作中，最重要的一个环节就是工程施工部要会同设计部生产部召开图纸会审。做好一项工程施工人员要对图纸十分的熟悉才行，但是也有很多施工员是看不懂图纸的，之前网上就有一些图片案例，做出一些低级搞笑的工程，都是对图纸的理解不够透彻。

    今天我们通过一些图片来读懂钢结构工程施工图纸。想要看懂图纸首先要弄懂途中各种标注方法的说明，以及钢筋的代号等。现在告诉大家一个看图纸的步骤：

    1、首先将建筑标准层的平面图找出来，了解建筑项目的平面布局；

    2、看标准层的梁配筋图，以平面图为依据，墙下以及房间分隔处都有梁，而且要分清梁的区别；

    3、看墙柱标准层位置，同时注意柱子配筋，如此下来，基本是就可以了解标准层结构了；

    4、看板筋配图以及梁、柱、板配筋图中的说明；

    5、楼梯的位置以及配筋与其他结构（梁、柱）的结合；

    6、看钢结构工程桩基施工图、承台、地梁图；

    7、看非标准层的结构施工图和地下室的结构施工图；

    8、看屋面结构施工图；

    9、看水池、坡道、屋顶楼梯间、电梯间等的结构施工图；

    10、看结构施工图总说明，了解各种施工要点。

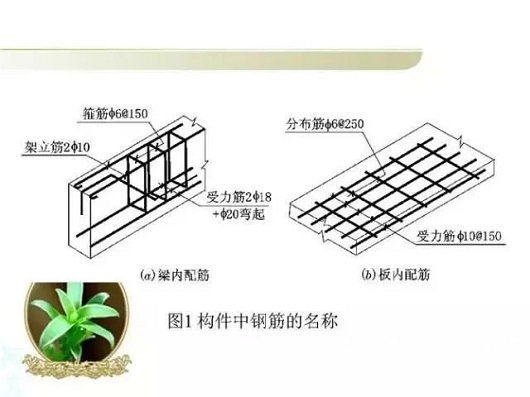

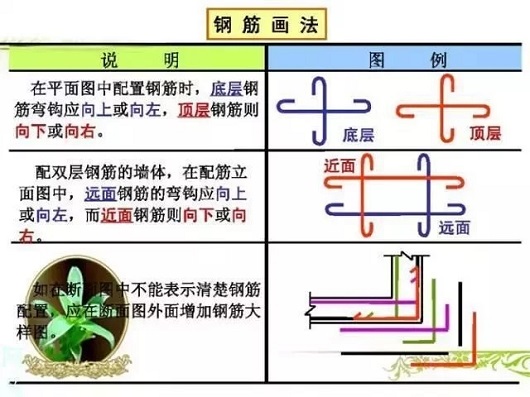

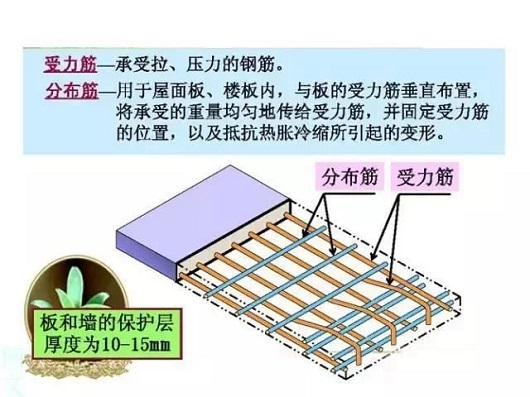

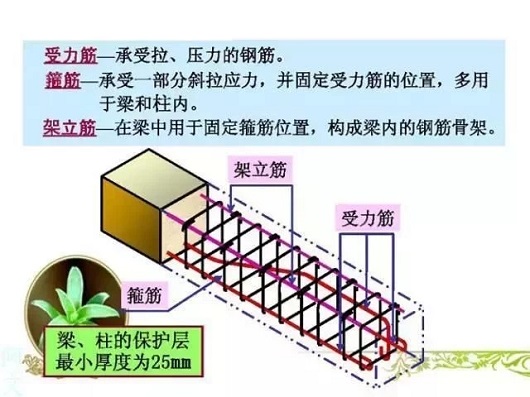

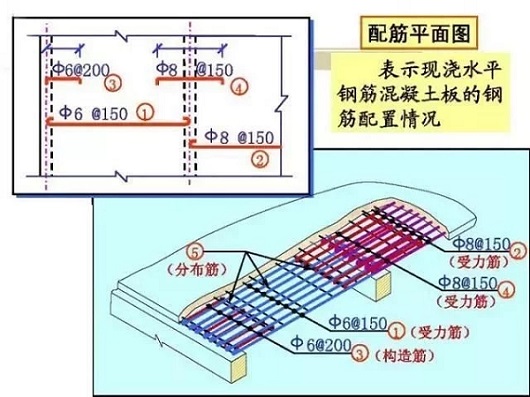

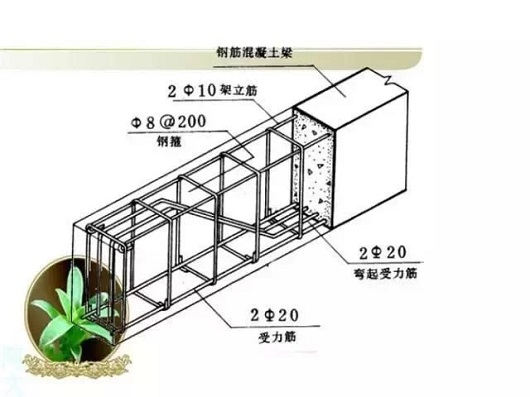

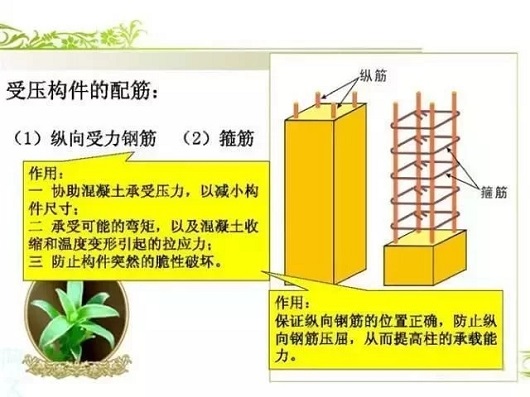

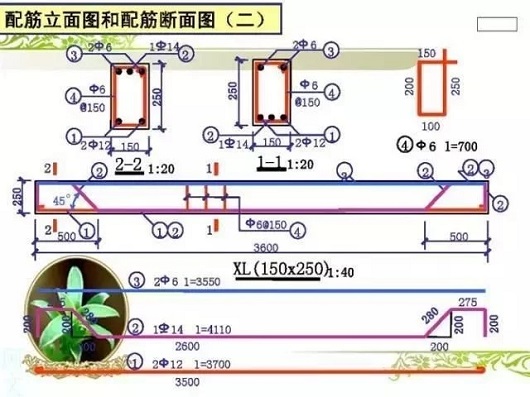

图片来自筑龙网（侵权联系删除）

    在设计变更以及图纸会审的过程中，如果遇到图纸修改之类的情况，要将修改项标明于图纸上，施工前要带图纸在钢结构工程施工现场对照。钢结构工程施工图纸想要读懂弄清的话，多看你几图纸，多跟几项工程进步就会很快，熟能生巧，小白也能成为大师。
